CTC Sürekli Transpoze İletken Hattı

GRM Haddehane CTC Sürekli Transpoze İletken Hattı, istikrarlı çalışma ve yüksek hassasiyet sunar, hız ayarını ve özelleştirilmiş konfigürasyonları destekler ve transformatör, yeni enerji aracı, ev aletleri, tıbbi ve havacılık elektrik alanlarında hassas tel üretimine yaygın olarak uygulanabilir. Bize Ulaşın!

Talep Gönder

Ürün Açıklaması

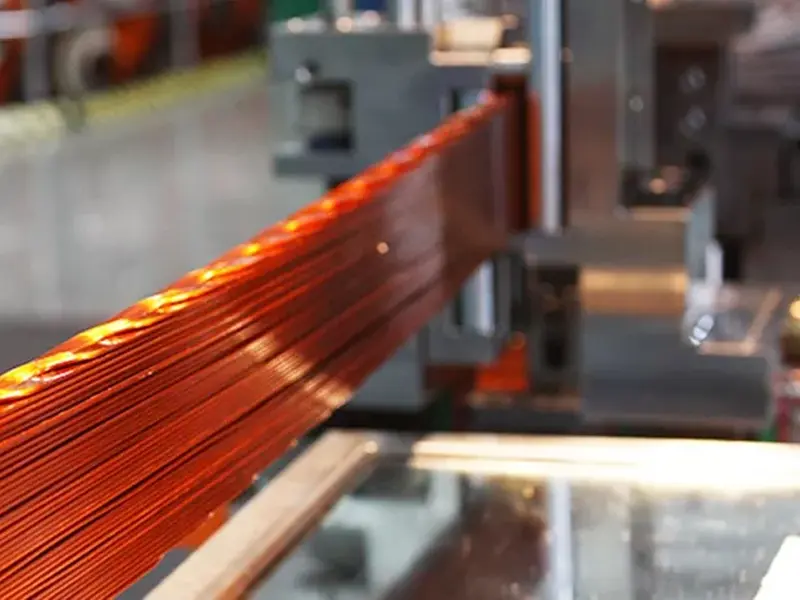

GRM Haddehanenin CTC Sürekli Transpoze İletken Hattı, soğuk işlenmiş, oksijensiz düz bakır telleri yalıtım verniğiyle kaplayarak ve bunları yalıtım kağıdı ve diğer yalıtım malzemeleriyle sararak 5'ten 47'ye kadar teli sürekli olarak transpoze eder. İletkenler daha sonra kompakt ve düzgünce düzenlenmiş dikdörtgen kesitli bir iletken demeti halinde bükülür.

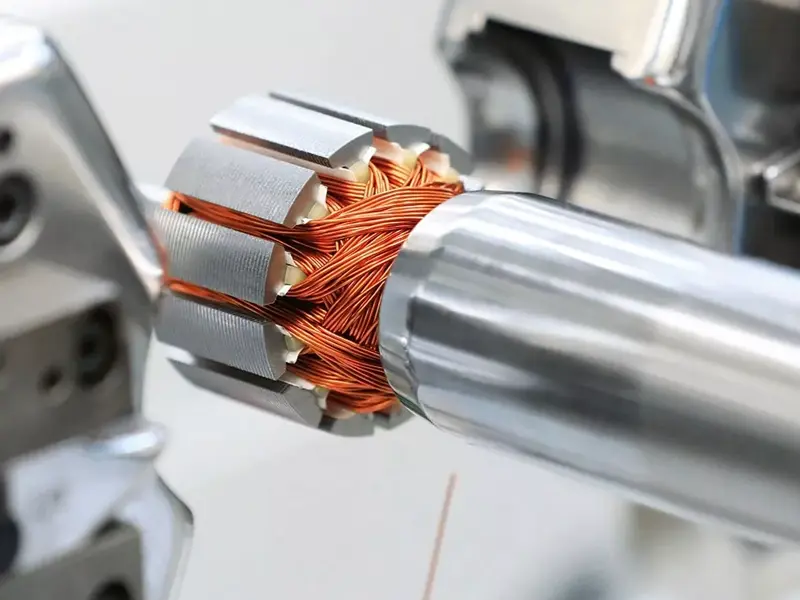

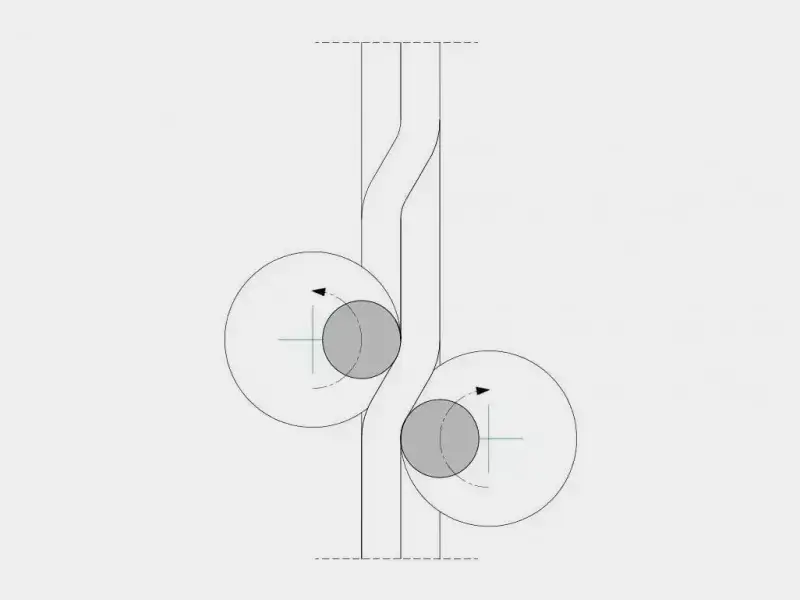

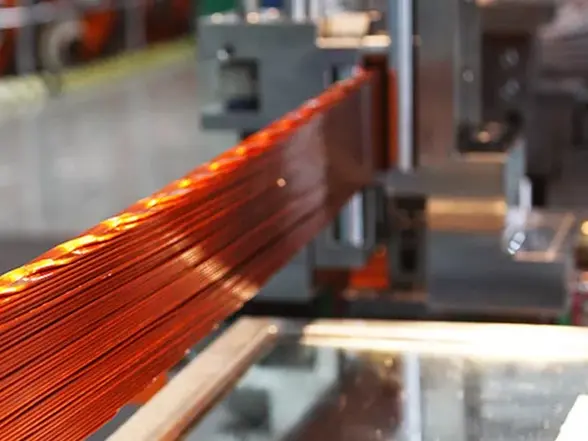

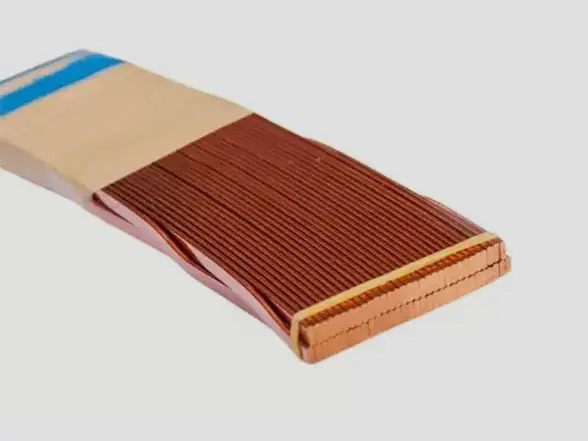

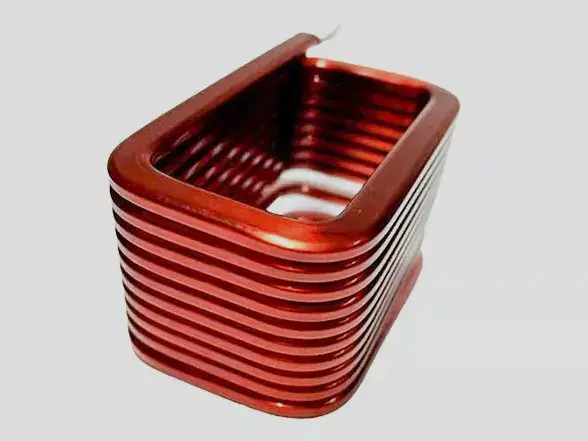

CTC Continuously Transposed Conductor Line

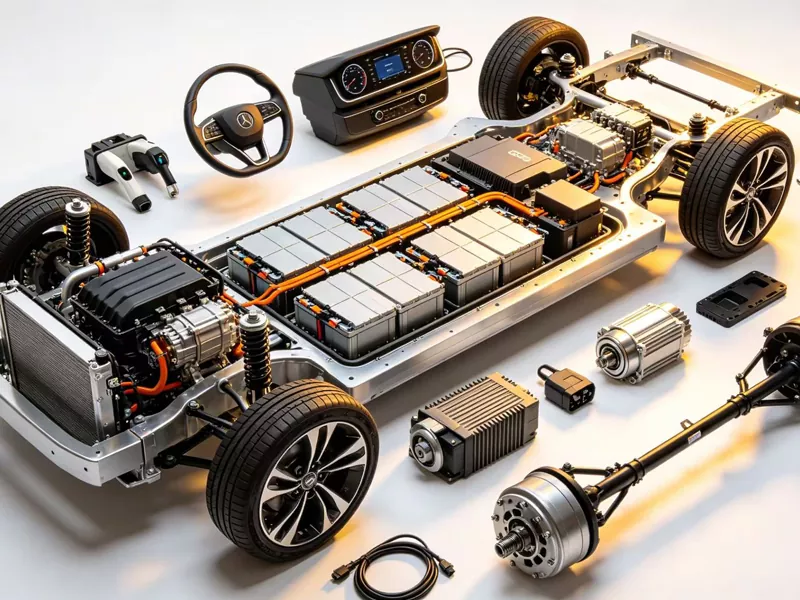

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

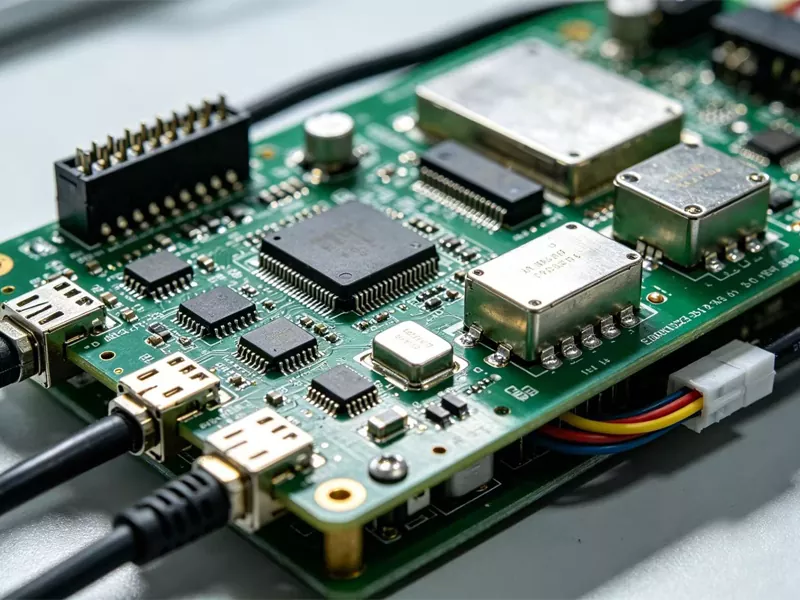

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Uygulama Endüstrileri

1. transformatör sargıları

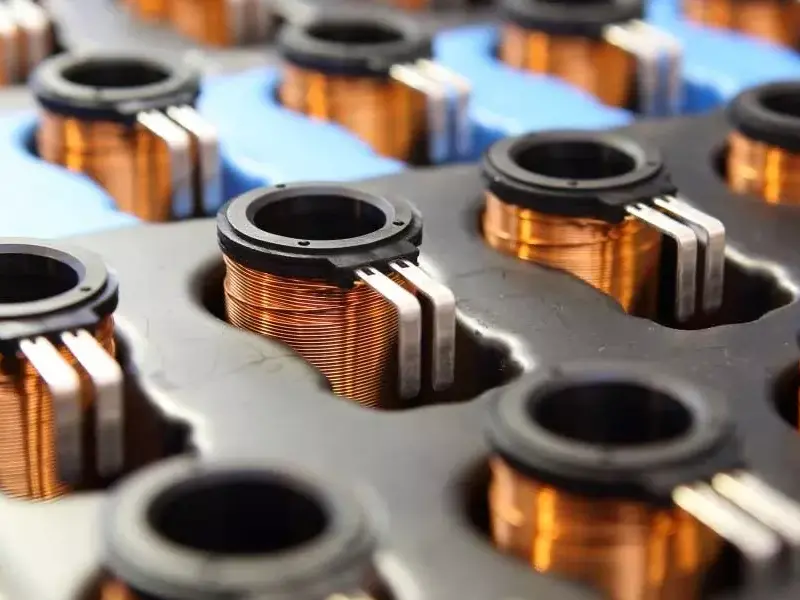

2. EV bileşenleri

3. Ev aletleri

4. Tıbbi cihazlar

5. Havacılık ve uzay elektrik aksamları

Ana Süreç Akışı

Ödeme→Paralel Kılavuzlama→Hassas Aktarma→Yalıtım Sarma (Opsiyonel)→Geri Alma

Teknik Özellikler

Tek İletken Parametreleri	Min.	Maksimum
Kalınlık	1,15 mm	3,15 mm
Genişlik	3,0 mm	12,5 mm
Genişlik/Kalınlık Oranı	3:1	8:1
Emaye Kalınlığı	0,08 mm	0,18 mm

CTC İletken Parametreleri	Min.	Maksimum
Üretim Hızı	1 m/dak	15 m/dak
İletken Sayısı	5 (tek)	47 (tek)
Yükseklik (mm)	5.0	80.0
Genişlik (mm)	6.0	26.0
Aktarım Aralığı (mm)	20	280
Yükseklik/Genişlik Oranı	1:3	8:1
Transpozisyon İtme Hızı	colspan=“2”	150 kez/dak

Temel Özellikler

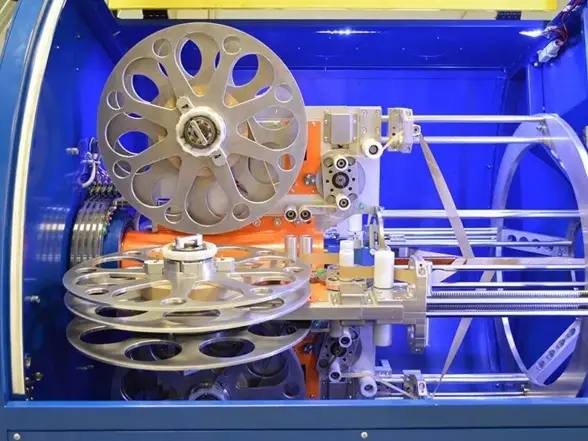

1. Kararlı iletken hizalaması için hassas aktarma sistemi

2. CTC Sürekli Transpoze İletken Hattı, emaye kaplı yassı bakır iletkenlerle uyumlu olabilir

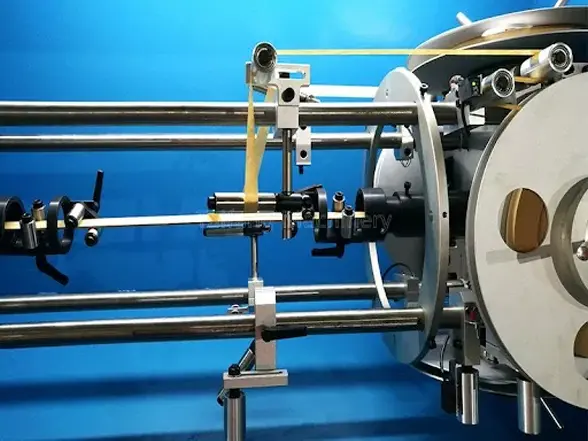

3. İsteğe bağlı yalıtım kağıdı sarma ünitesi

4. Servo kontrollü gergi ve sarım sistemi

Teknik Avantajlar

GRM üretim tesisi, çok katmanlı emaye kaplamalı özel mıknatıslı telleri işleyebilen çevrimiçi kaplama ve inceleme sistemleriyle donatılmıştır. Aynı tesisteki taze kaplama işlemi, elektriksel direnç performansını artırır ve iletken yüzey kalitesini artırır. Sürekli çevrimiçi izleme ayrıca boyutsal tutarlılığı ve uzun vadeli operasyonel istikrarı sağlar.

SSS

1. CTC iletkeni nedir?

CTC (Sürekli Aktarılan İletken), transformatörlerdeki girdap akımı kayıplarını azaltmak için birden fazla yalıtımlı düz iletkenin sürekli olarak yer değiştirmesiyle yapılan dikdörtgen bir iletken demetidir.

2. Hat hangi malzemeleri işleyebilir?

Hat esas olarak emaye kaplı oksijensiz düz bakır iletkenler ve ilgili mıknatıslı tel malzemeleri için tasarlanmıştır.

3. Makine özelleştirilebilir mi?

Evet. GRM, iletken boyutlarına, üretim hızına, yalıtım yapısına ve tesis yerleşim planına göre özelleştirilmiş konfigürasyonlar sağlar.

Mıknatıslı Tel Üretiminizi Yükseltmeye Hazır mısınız?

Hassas düz tel işleme, transformatör uygulamaları ve gelişmiş mıknatıslı tel üretimine yönelik özelleştirilmiş CTC iletken üretim çözümleri için GRM ile iletişime geçin.
