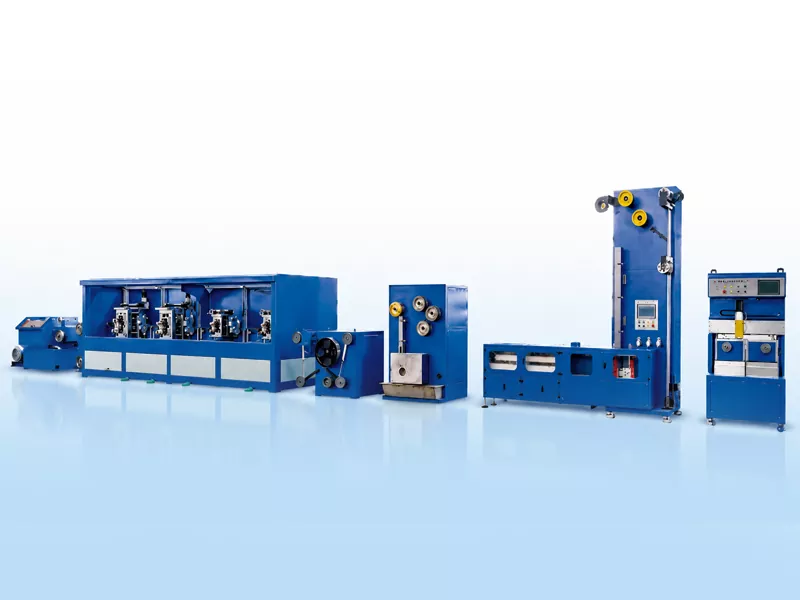

PV Bara Şerit Üretim Hattı

GRM PV Busbar Şerit Üretim Hattı, TU1 oksijensiz bakır yuvarlak teli sürekli olarak yüksek hassasiyetli kalay kaplı düz iletken şerit halinde işlemek için tasarlanmıştır. Hat, PV ara bağlantı şeridi, bara şeridi ve yansıtıcı bara şeridi üretimi için uygundur.
Hattın tamamı tel çekme, hassas haddeleme, sürekli tavlama, akı işlemi, sıcak daldırmalı kalay kaplama ve otomatik alma işlemlerini birleştirir. PV şerit üreticilerinin genişlik ve kalınlık doğruluğunu, kalay kaplama kalitesini, şerit düzgünlüğünü ve sarma tutarlılığını kontrol etmesine yardımcı olur.
GRM bara şerit üretim hattı yaklaşık 26 m uzunluğunda ve 3 m genişliğinde olup toplam hat ağırlığı yaklaşık 14 tondur. Bakır tel boyutuna, bitmiş şerit boyutlarına, kalaylama hızına ve sarma yöntemine bağlı olarak tasarım hızı 150 m/dk'ya kadar çıkabilmektedir. Tipik üretim koşullarında aylık üretim yaklaşık 60-80 tona ulaşabilir.

Talep Gönder

Ürün Açıklaması

Bakır Telden Bitmiş Busbar Şeritine

PV Bara Şerit Üretim Hattı esas olarak hammadde olarak bakır tel kullanır. Tel ilk önce haddeleme için gerekli çapa çekilir ve daha sonra çok standlı hassas haddeleme yoluyla düz şerit haline getirilir. Haddelemeden sonra bakır şerit, mekanik özelliklerini ayarlamak için sürekli tavlama işleminden geçer, ardından akı işlemi ve sıcak daldırma kalay kaplama yapılır. Son olarak, bitmiş şerit, otomatik sarma sistemi tarafından makaralara veya yassı bobinlere sarılır.

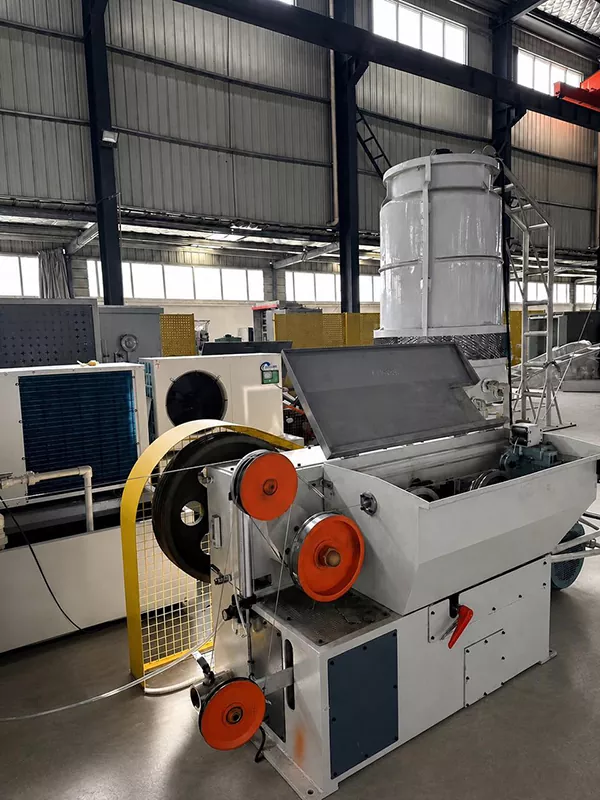

Çizim Makinesi

Bakır tel, haddelenmeye hazır şekilde 2,6-3,0 mm çapa kadar kalıplardan çekilir.

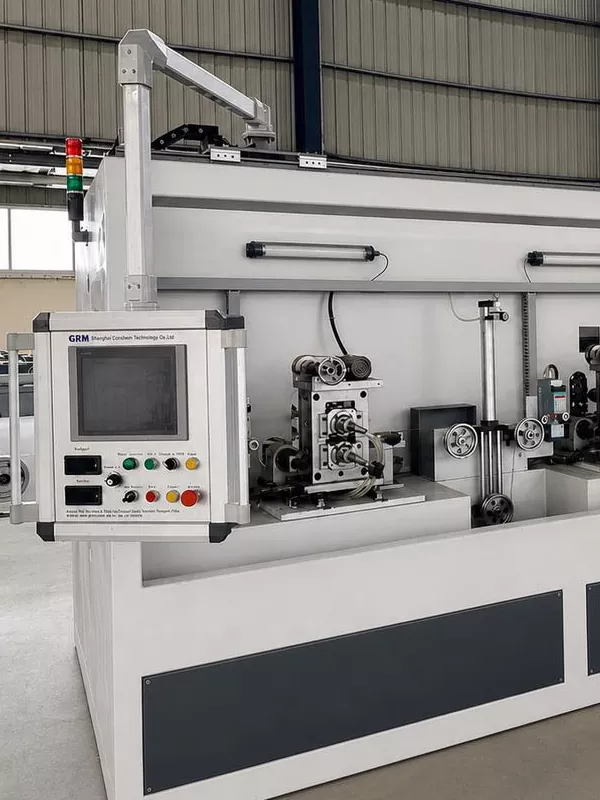

4'lü Stand

Yuvarlak bakır tel, kontrollü genişlik ve kalınlık doğruluğu ile düz şerit halinde sarılır.

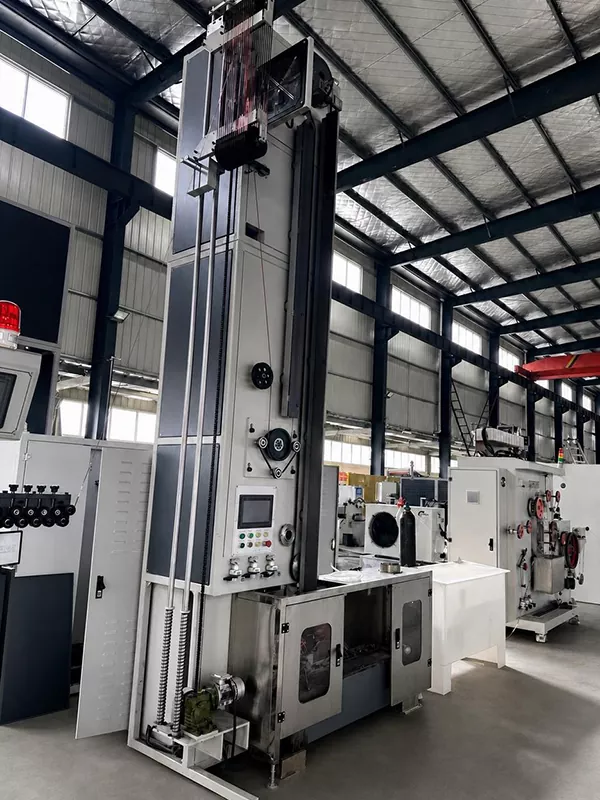

Tavlama

Bakır şeridin mekanik özelliklerini geliştirmek için inert gaz koruması ve sirkülasyonlu su soğutması ile kısa devre tavlaması kullanılır.

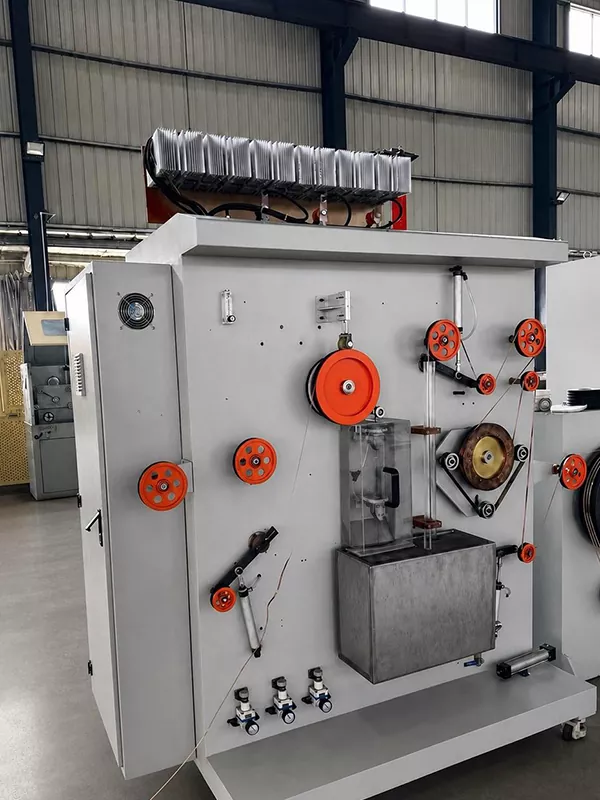

Kalay Kaplama

Sıcak daldırma kalay kaplama kullanılmaktadır. Hava bıçakları kalay tabakasının kalınlığını kontrol eder ve soğutma fanları yüzey kalitesinin dengelenmesine yardımcı olur. Tek taraflı kalay kaplama kalınlığı: 0,01-0,025 mm.

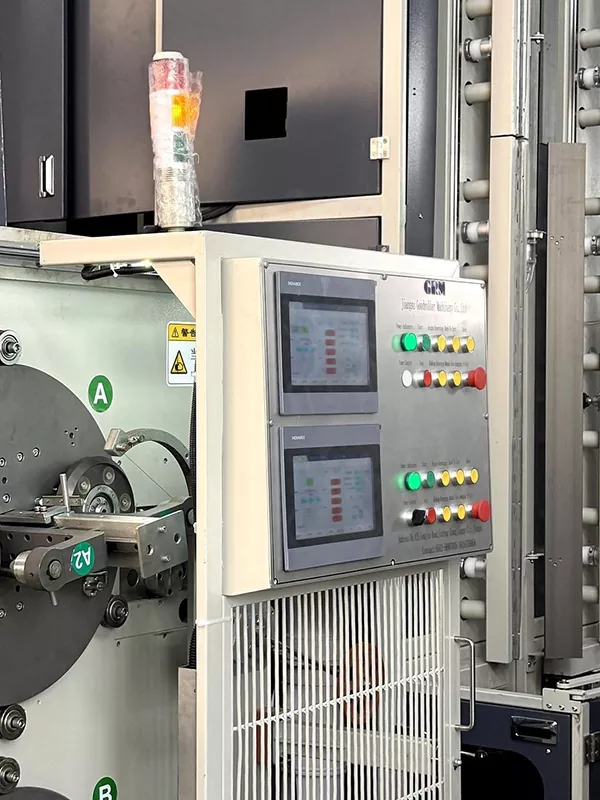

Otomatik Bobin Değiştirme

İsteğe bağlı işlevler arasında servo geçiş, otomatik makara değişimi, otomatik kesme ve otomatik bantlama yer alır.

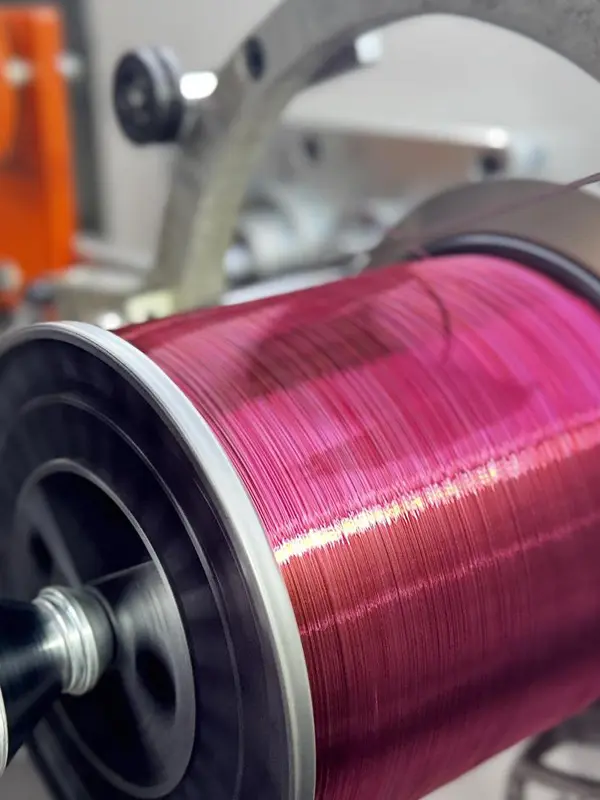

Hassas Alma

Makara sarımı: 30 kg'a kadar.

Gözleme bobini sarımı: isteğe bağlı 1-2 kg.

Ar-Ge ve Patentler

GRM, 2015 yılından bu yana PV ara bağlantı şeridi ve bara şeridi için üretim ekipmanı geliştirmeye devam ediyor. Şirket, hassas haddeleme, üretim hattı entegrasyonu ve PV şerit üretim süreçleriyle ilgili çok sayıda teknik patent aldı.

PV Şerit Üretim Ekipmanları için GRM Patentli Teknolojiler

Temel Özellikler

Bakır tel girişinden bitmiş kalay kaplı bara şerit çıkışına kadar sürekli üretim.
Geliştirilmiş boyut tutarlılığı, kaplama bütünlüğü ve sarma kalitesi.
Gerilim koordinasyonu ve otomatik alma, üretim kesintilerini ve manuel müdahaleyi azaltmaya yardımcı olur.
Farklı PV modülü malzeme gereksinimleri için hem standart bara şeridi hem de yansıtıcı bara şeridi üretimini destekler.
PV şerit üreticilerine süreç kontrolü, ürün tutarlılığı ve üretim verimliliğine odaklanan entegre bir üretim çözümü sağlar.

Sıkça Sorulan Sorular

1.Bitmiş ürün boyut aralığı nedir?

Bitmiş genişlik: 3-8 mm.

Bitmiş kalınlık: 0,2-0,4 mm.

2.Tolerans ve mekanik özellik aralıkları nelerdir?

Genişlik toleransı: ±0,085 mm.

Kalınlık toleransı: ±0,01 mm.

Çekme mukavemeti: ≥260 MPa.

Verim gücü: 90-130 MPa.

3.Hangi kalay kaplama yöntemi kullanılır?

Hat, her iki yan kenar da dahil olmak üzere şeridin etrafını tam olarak kaplayan sıcak daldırma kalay kaplama kullanıyor.

4.Ürün genişliği ve kalınlığı nasıl ölçülür?

Dört tezgahlı haddehanenin dördüncü standı, biri genişlik ölçümü ve diğeri kalınlık ölçümü için olmak üzere iki lazer ölçüm sistemiyle donatılmıştır. Ölçüm verileri HMI'da görüntülenebilir.

5.Hangi malzemeler işlenebilir?

PV Busbar Şerit Üretim Hattı esas olarak TU1 oksijensiz bakır tel için tasarlanmıştır. Farklı bakır alaşımlarına, ürün boyutlarına ve özel şerit gereksinimlerine göre özelleştirilmiş konfigürasyonlar sağlanabilmektedir.
